三相四線電表接線圖網上的資料不計其數，很多都是最基礎的接線圖，相信很多用戶看了也是云里霧里具體操作的時候還是一知半解不知道對應的接線端子應該是那里如何去鏈接，怕接錯了導致電表的無法使用，下面小編就結合品牌電表威勝的兩款三相四線電表為大家實例講解下，讓大家一看便知如何進行三相四線電表接線。

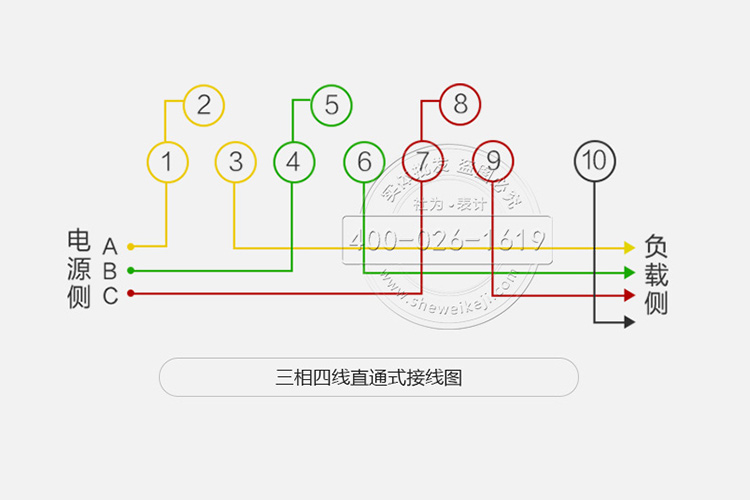

一、直通式接線方法

直通式接線方法主要是應用在三相四線電表選購時就可以直接接線不用加互感器接線的情況下，如下圖所示，大家可以對照自己的電表進行查看是否是相應的接線方式。

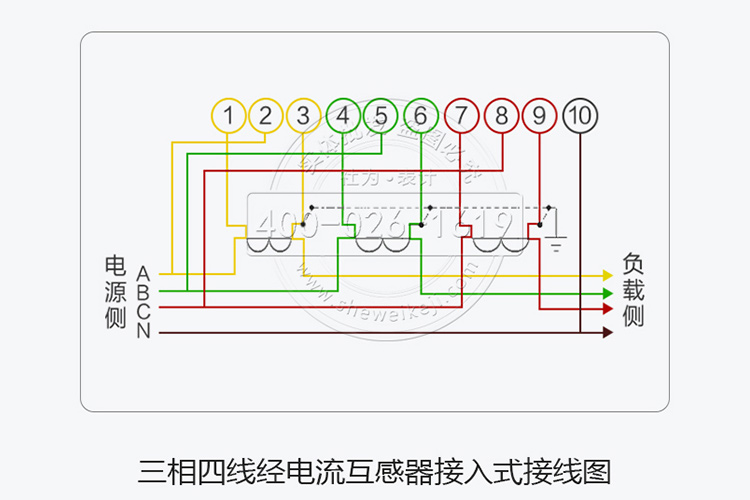

二、互感式接線法

互感式接線法是應用在電表需要接互感器的情況下使用的接線方式，如下圖所示，大家可以進行自己電表查看是否是相應的接線方式，以防有誤。這個僅為品牌電表參考，其它類電表請以具體電表對應。
