深圳科陸CL790D用電管理終端|CL790D
發表時間：2022-08-01 14:48:52 編輯：社為表計 瀏覽量：1450次 分享到：
深圳科陸CL790D用電管理終端|CL790D
概述
CL790D系列用電管理終端采用了微電子技術、計算機芯片技術、現代通信技術等當今最先進的技術，支持并采用先進的GPRS公用無線通信網絡技術（支持多種遠程通訊方式，CDMA，電話MODEM等，以GPRS為主介紹），是實現需求側管理現代化的重要組成部分，也是電力負荷管理系統的配套終端產品，和電力負荷管理主站配合可實現負荷的監測與控制，并能夠?qū)崿F(xiàn)自動抄表、計量設備監測和防竊電，以及各種負荷閉環控制和異常告警功能，是電力營銷自動化系統中具有較高的實用價值的終端產品。
系統特點
1、采用高速32位嵌入式處理器DSP和嵌入式實時多任務RTOS操作系統；
1、內部嵌入高速高精度的采集模塊，實現實時高速電能計算，特別是在負荷波動大、諧波含量高的運行狀況下依然能夠保證采樣和電能計量精度；
3、終端電磁兼容性能優良，能抵御高壓尖峰脈沖、強磁場、強靜電、雷擊浪涌的干擾、且具有較強的溫度自適應能力范圍；
4、支持《電力負荷管理系統數據傳輸規約-2004》，《電力負荷管理系統數據傳輸規約-2005》（國家電網公司）及擴展通訊規約，支持TCP/UDP/SMS傳輸模式；
5、與電能表的通信支持DL/T645-1997（部頒規約）、科陸、威勝、浩寧達、福建標準、ABB、IEC1107、紅相EDMI、蘭吉爾/西門子B/D表等多種國內外常用表計規約；
6、寬電壓范圍設計使其具有更高的可靠性，更加適應工作環境；
7、全新的維護概念：具有功能強大的組態功能，可以在當?shù)?遠方方便地修改設備參數，支持當?shù)?遠方軟件的在線升級；
8、具有遠方遙控、本地閉環控制功能，支持開關狀態輸入和計量箱門打開報警，與主站配合可靠地實現防竊電功能；
9、大容量的主板FLASH存儲芯片保證各種數據的方便存儲；
10、密封式設計，ABS防水阻燃材料，壁掛式結構、體積輕巧、安裝方便。
主要技術指標
|
規格
|
電壓
|
3×100V 3×57.7V/100V 3×220V/380V
|
|
電流
|
1.5 (6) A 5 (6) A 5 (10) A 5 (20) A
|
|
|
精度
|
電壓電流
|
0.5％
|
|
有功功率
|
1％
|
|
|
無功功率
|
2％
|
|
|
有功電能
|
1％
|
|
|
無功電能
|
2％
|
|
|
工頻耐壓
|
2KV
|
|
|
沖擊電壓
|
6KV
|
|
|
靜電放電
|
8KV
|
|
|
快速脈沖群
|
電源回路 4KV
|
|
|
信號回路 2KV
|
||
|
浪涌
|
共模 4KV
|
|
|
差模 2KV
|
||
|
工作溫度
|
-35～70℃
|
|
|
極限工作溫度
|
-40～75℃
|
|
|
相對濕度
|
≤95%
|
|
|
電壓范圍
|
額定電壓 ±30%
|
|
|
頻率范圍
|
50Hz±5%
|
|
|
MTBF
|
≥5×104h
|
|
|
設計壽命
|
15年
|
|
|
外形尺寸
|
長×寬×厚=282mm×180mm×95mm
|
|
|
凈重
|
2．4kg
|
|
|
電池壽命
|
10年
|
|
|
電池連續工作時間
|
≥3年
|
|
|
硬件接口
|
RS485：2路
紅外接口：1路
RS232：1路
GPRS/CDMA通信口：1路
遙信：4路
脈沖輸入：4路
遙控：4路
告警輸出：1路
顯示：160x160點陣LCD漢字顯示
|
|
工作原理概述
CL790D系列用電管理終端采用高速32位嵌入式處理器＋DSP的高性能CPU，通過高精度AD轉換器對二次側電壓電流進行高速的采集、分析、運算，并將記錄下的各種數據存儲在FLASH中；通過先進的GPRS公用無線通信技術，在遠方主站可以召測實時數據、歷史數據并可以實現功率控制、電量控制和遠方直接控制。

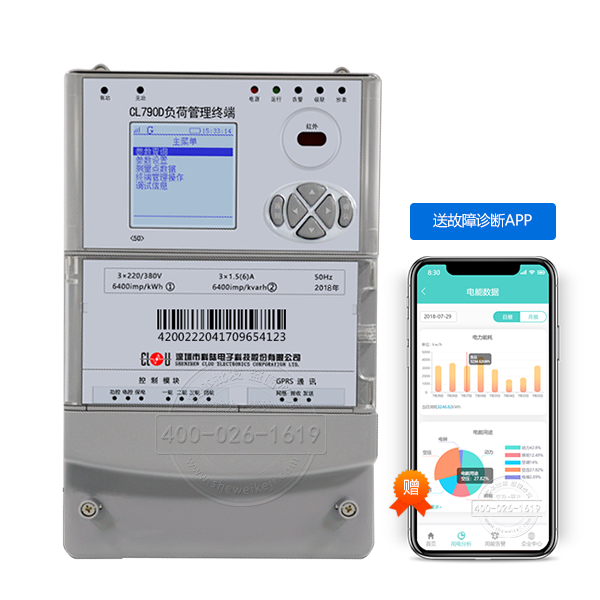

深圳科陸CL790D用電管理終端實拍圖
注：想要了解更多說明書詳情，請點擊上面的 說明書下載 按鈕，下載查看，謝謝！
