三星DTS188型H1(H3) 三相電子式電能表
發表時間：2019-03-15 16:00:43 編輯：社為表計 瀏覽量：18455次 分享到：
三星DTS188型H1(H3) 三相電子式電能表
1、概述
DTS188/DSS188型三相電子式電能表（以下簡稱“儀表”）由三相電子式電能表計量單元和數據處理單元組成，LCD顯示，有紅外和RS485通信功能。該表具有測量精度高、穩定性好、過載能力強、可靠性高等顯著優點。是為電力部門提供的先進、可靠的計量工具。該表型根據國家標準GB/T 17215-2002《１級和２級靜止式交流有功電能表》設計，技術要求符合《浙江省三相液晶顯示（非分時）電能表技術條件》；通訊規約符合DL/T 645-1997《多功能表通訊規約》、《浙江省單、三相電能表通信規約（V1.0）》及符合省局《RS-485紅外通訊口的安全技術條件》要求。
2、主要電氣性能指標
2.1 基本誤差：見表1
表1 基本誤差
|
電流值 |
有功1.0級 |
有功2.0級 |
||
|
功率因數 COSФ |
誤差 % |
功率因數 COSФ |
誤差 % |
|
|
0.05Ib≤I<0.1Ib |
1.0 |
±1.5 |
1.0 |
±2.5 |
|
0.1Ib≤I |
1.0 |
±1.0 |
1.0 |
±2.0 |
|
0.1Ib≤I<0.2Ib |
0.5滯后或0.8超前 |
±1.5 |
0.5滯后或0.8超前 |
±2.5 |
|
0.2Ib≤I |
0.5滯后或0.8超前 |
±1.0 |
0.5滯后或0.8超前 |
±2.0 |
2.2 起動電流：有功≤0.005Ib（2級） 有功≤0.003Ib（2級，經互感器接入）有功≤0.004Ib（2級） 有功≤0.002Ib（1級，經互感器接入）。
2.3潛動：電壓線路加115%Un,當電流回路無電流時，電能表輸出的脈沖不多于1個。
2.4 電氣參數
|
正常工作電壓 |
0.85Un ～ 1.15Un |
|
極限工作電壓 |
0.7Un ～ 1.2Un |
|
每相電壓線路功耗 |
≤1.0W和5VA |
|
電流線路功耗 |
≤1VA |
|
備份電池電壓 |
DC：3.6V |
|
電池停電顯示電流 |
≤30μA |
|
電池停電不顯示電流 |
≦15μA |
2.5時鐘參數
|
時鐘準確度 |
0.5S/d（23℃） |
|
電池容量 |
≥1.2Ah |
2.6 氣候條件
|
正常工作溫度: |
-15℃ ～ +55℃ |
|
極限工作溫度范圍： |
-20℃～ +70℃ |
|
貯存與運輸溫度范圍： |
-25℃～ +70℃ |
2.7 外型尺寸：249 mm×170 mm×75mm。
2.8 安全性能：交流絕緣電壓試驗：試驗電壓4kV，符合GB/T17215-2002要求。沖擊電壓試驗：沖擊電壓6 kV，通過EMC試驗合格，符合GB/T 17215-2002要求。1.9Un時的條件下4h電表不損壞。

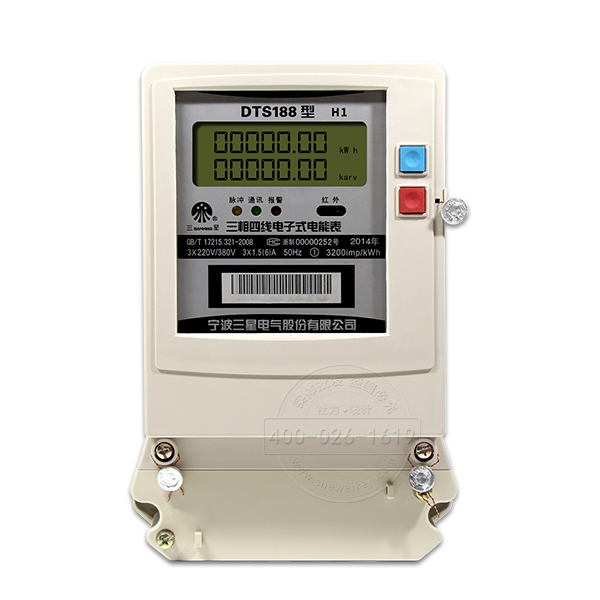

三星DTS188型H1(H3) 三相電子式電能表實拍圖
注：想要了解更多說明書詳情，請點擊上面的 說明書下載 按鈕，下載查看，謝謝！
