龍電DTSD51/DSSD51 EX型三相電子式多功能電能表

一、產品簡介

DTSD51/DSSD51 EX型三相電子式多功能電能表是遵照國家相關標準，結合電力用戶的實際需求設計、制造的計量儀表。該表能計量單向或雙向的有功、無功電量及最大需量，具有分時4費率計量功能，可實時測量電壓、電流和功率等各項參數，具有失壓、失流等多種故障監測記錄功能，并能通過紅外或雙RS485接口進行抄表。

該表性能指標符合DL/T614-1997《多功能電能表》、DL/T645-1997《多功能電能表通信規約》、GB/T17215-2002《1級和2級靜止式交流有功電度表》、GB/T17883-1999《0.2S級和0.5S級靜止式交流有功電度表》和GB/T17882-1999《2級和3級靜止式交流無功電度表》的各項技術要求。

二、工作原理

電能表由測量單元和數據處理單元等組成，電能表工作時，由計量電路完成電壓、電流的取樣計算，通過I/O口將結果送至微處理器。后者根據預先設定的時段進行分時計量處理，完成電能累計和最大需量計算，儲存并顯示各種電能數據，響應外界通訊要求，由紅外或485接口進行通訊傳輸，并監測電壓、電流狀態，記錄電表運行故障。

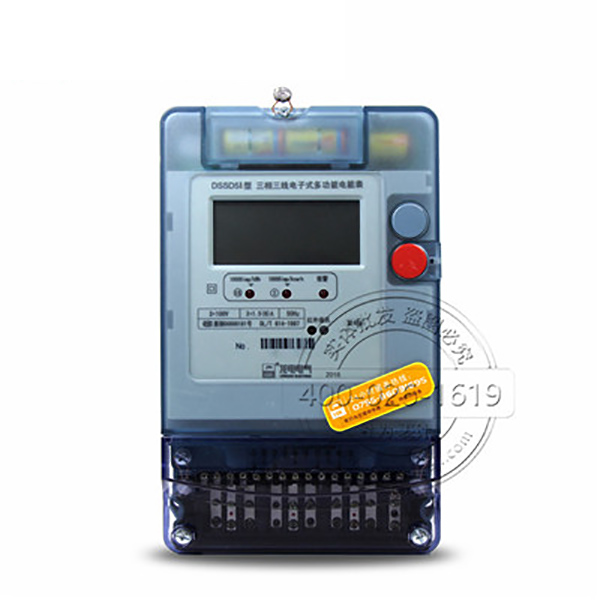

龍電DTSD51/DSSD51 EX型三相電子式多功能電能表實拍圖
