華隆DSSD532/DTSD532三相電子式多功能電能表

一、概述

DSSD532型和DTSD532型三相電子式多功能電能表系列產品博采國際上眾家之長，結合華隆科技在我國多功能電能表行業多年的設計開發及大量的現場運行經驗，采用現代微電子技術、計算機技術、電測量技術、數據通訊技術以及先進的SMT制造工藝研制而成，是本公司推向市場的新一代電能計量裝置。我們對該型號表進行了大量的可靠性冗余設計，較好的符合了目前國內的電網狀況。同時采用了更加先進的電流電壓采樣技術和算法，使得計量的精度得到了很大的提升。各項技術指標符合《GB/T 17883-1999》,《GB/T 17882-1999》和《GB/T 17215-2002》《DL/T 614-1997》和《DL/T 645-1997》等國家標準以及行業標準。具有測量精度高、性能穩定可靠、長壽命、體積小、重量輕、功耗低、操作簡便、易于實現管理功能的擴展、一表多用等特點?？蓮V泛應用于電力行業的電能測量及用電自動化管理領域。

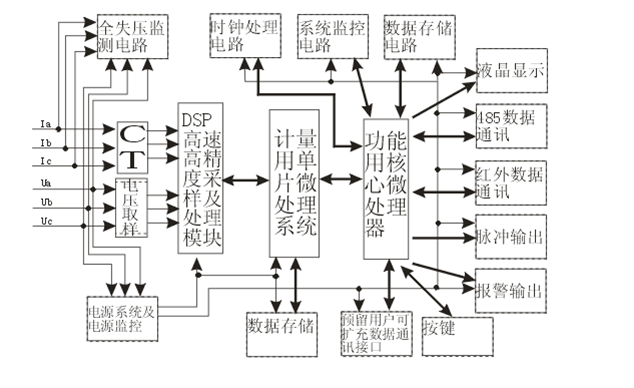

該表采用了高精度計量芯片，配合高速高可靠性的DSP進行計量，并完成了各種電參數的精密積算及測量，通過總線將各參變量傳遞給功能芯片，由功能芯片結合各功能模塊電路組成整個計量及管理系統。其基本工作原理如圖所示:

二、主要功能

1、計量雙向有功、四象限無功。存儲12個月的累計電量。

2、尖峰平谷4種費率，全天可設置12個時段，最多可設置5套時段，全年可設置12個負荷期。具有節假日、公休日。

可進行預約費率，準確定點進行費率的轉換。

3、雙向有功、四象限無功的最大需量的測定和存儲，保存12個月的最大需量和發生時間。

4、各種電參數瞬時量的測量（電壓/電流/有無功功率/頻率/功率因數等）。

5、用戶可定義2套輪顯：手動輪顯和自動輪顯。

6、各表內參變量的凍結功能，可預約凍結和即時凍結。

7、支持紅外喚醒和按鍵喚醒，打開的同時支持紅外的數據通訊，方便進行自動化抄表。

8、總分功率過載事件記錄功能，保存5次的事件量。

9、總分功率反向事件記錄功能，保存5次的事件量。

10、失壓事件記錄功能，各保存3次事件量。

11、停、上電事件記錄功能，保存10次事件量。

12、帶電和停電全失壓記錄功能，記錄全失壓5次事件量。

13、編程事件記錄，對重要數據進行編程前后的數據保存，有效追溯編程的各事件量。

14、逆相序事件記錄功能，及時了解現場異常。

15、表蓋及端紐蓋的開啟事件記錄，監控現場電能表情況。

16、聲光報警功能，用戶可配制多種報警方式。

17、符合多種規約的通訊功能，具有多種接口可供選擇。

18、脈沖輸出功能，可靈活設置輸出的脈沖類型，方便用戶對電能表管理功能的擴展。

19、安全認證功能（可選），符合浙江省電力公司安全認證要求。

20、錯峰功能（可選），符合浙江省電力公司對錯峰的要求。

注：本說明書為了滿足通用性，對該表已經設計的所有功能進行了描述。隨著本公司對此產品的不斷升級、更新以及為了符合各地用戶的不同需求，本公司不保證所有運行的

華隆DSSD532/DTSD532三相電子式多功能電能表實拍圖
