科陸CL3121電能表現場校驗儀

一、概述

CL3121 電能表現場校驗儀是深圳市科陸電子科技股份有限公司為方便用戶現場校驗電能表用電監察而特別設計的最新產品，該產品除了保留我公司CL312 多功能標準表的準確度高、操作方便、穩定性好等優點外，還根據現場實際使用的情況，在可靠性設計及自我保護方面采用了當今國際最先進的技術，CL3121 電能表現場校驗儀在測量技術、操作界面、保護技術等方面均處于世界的前沿。

二、主要特點

2.1采用6.4'、640×480×16(顏色)點陣式LCD，漢字顯示操作提示及各種測量數據。

2.2采用大容量鋰電池供電，連續工作時間大于5 小時。

2.3可顯示每相的實時測量波形。

2.4可顯示實時向量圖，方便現場查線，具備自動接線識別功能?？梢宰R(shí)別經互感器測量和直接測量的各種三相四線接線方式和三相三線接線方式,報告識別結果，并給出電量糾正系數。

2.5能判斷接線錯誤原因、計算差錯電量，識別各種竊電手段。

2.6可對諧波進行實時測量及分析，能測量2-63 次諧波含量和失真度。

2.7具有豐富的操作界面，可測量三相四線和三相三線的電壓、電流、頻率、相位、功率因數、有功功率、無功功率、視在功率等電參數。

2.8可現場校驗單相有功電能表、三相三線有功電能表、三相四線有功電能表、單相無功電能表、三相三線無功電能表、三相四線無功電能表。

2.9可以同時檢驗主副電能表或同一只電能表的有功電能和無功電能。

2.10既可直接測量輸入電流，也可通過鉗形表不斷開接線測量電流?？赏瑫r(shí)配備四套鉗表，范圍在1～1000A 內自選(標配5A，選配100A、500A、1000A 鉗表)，四套鉗表具有獨立的校準系數，可分開獨立校準。

2.11能直接測量CT 比差和角差。

2.12內含大容量FLASH ROM，可存儲5000 個電能表的測量數據，并可轉存到與之

配套的科陸電能表管理軟件上。

2.13具有完善的自我保護措施，安全可靠，盡可放心使用。

2.14手持式工程塑料機箱，主機重量小于3kg，小巧輕便，便于現場攜帶。

2.15具備光電接口，支持DL645 規約讀取電能表數據。

三、主要技術指標(RD：讀數 RG：量程)

1. 電壓測量

電壓測量范圍： 0～456V

電壓測量準確度：0.05%RD(30V～456V)、0.05°

2. 輸入電流測量

電流直接測量：

0.05%RD(1A～12A)、0.05°

0.05%RD(0.1A～1.2A)、0.05°

0.1%RD(0.01A～0.1A)、0.1°

電流鉗表測量：

0.2%RD(10％In～120％In) 、0.2°

3. 有功功率測量

直接測量：

0.05%RD（電壓30V～456V，電流1A～12A，PF≥0.5）

0.05%RD（電壓30V～456V，電流0.1A～1.2A，PF≥0.5）

0.1%RD（電壓30V～456V，電流0.01A～0.1A，PF=1）

鉗表測量：

0.2%RD （電壓30V～456V，電流10％In～120％In，PF≥0.5）

4. 無功功率測量

直接測量：

0.1%RD（電壓30V～456V，電流1A～12A，PF≥0.5）

0.1%RD（電壓30V～456V，電流0.1A～1.2A，PF≥0.5）

0.2%RD（電壓30V～456V，電流0.01A～0.1A，PF=1）

鉗表測量：

0.5%RD （電壓30V～456V，電流10％In～120％In，PF≥0.5）

5. 相位測量

相位測量范圍： 0°～359.99°

直接測量：

0.05°（電壓30V～456V，電流1A～12A）

0.05°（電壓30V～456V，電流0.1A～1.2A）

0.1° (電壓30V～456V，電流0.01A～0.1A)

鉗表測量：

0.2° （電壓30V～456V，電流10％In～120％In）

6. 頻率測量

頻率測量范圍： 45Hz～65Hz

頻率測量準確度：0.01Hz

頻率測量分辨率：0.001Hz

7. 功率因數測量

功率因數測量范圍： -1.0～0～+1.0

直接測量： 0.0005（電壓30V～456V，電流0.1A～12A）

鉗表測量： 0.002 （電壓30V～456V，電流10％In～120％In）

8. 有功電能測量

直接測量：

0.05%RD（電壓30V～456V，電流1A～12A，PF≥0.5）

0.05%RD（電壓30V～456V，電流0.1A～1.2A，PF≥0.5）

0.1%RD（電壓30V～456V，電流0.01A～0.1A，PF=1）

鉗表測量：

0.2%RD （電壓30V～456V，電流10％In～120％In，PF≥0.5）

9. 無功電能測量

直接測量：0.1%RD（電壓30V～456V，電流1A～12A，PF≥0.5）

0.1%RD（電壓30V～456V，電流0.1A～1.2A，PF≥0.5）

0.2%RD（電壓30V～456V，電流0.01A～0.1A，PF=1）

鉗表測量：0.5%RD （電壓30V～456V，電流10％In～120％In，PF≥0.5）

10. 電能脈沖輸出

電能輸出脈沖常數（r/kwh）可設置，范圍在：1～9999999999

最高脈沖輸出頻率為72kHz

11. 電能脈沖輸入：

被校電能表脈沖常數（r/kwh）設置范圍在：1～9999999999

校驗脈沖數設置范圍：1～9999999999

最高能接收脈沖頻率為50kHz

12. 充電電源

范圍：AC220V±10%，100V±10%，功耗＜15W；

13、工作環境

溫度：-5℃～55℃

相對濕度：≤85%

無腐蝕性氣體

14. 尺寸：257mm×176mm×67mm。

15. 整機重量：不大于3kg。

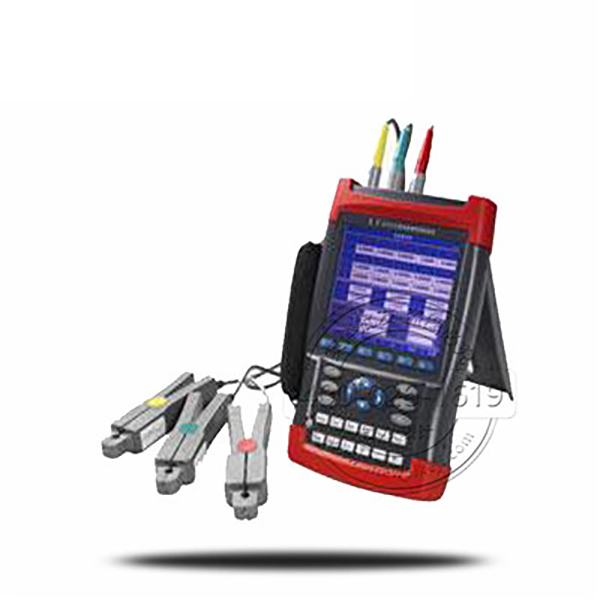

科陸CL3121電能表現場校驗儀實拍圖
