社為表計DTS8500-NF三相導軌式遠程預付費智能電表|1級
發表時間：2022-08-01 15:32:16 編輯：社為表計 瀏覽量：18075次 分享到：
社為表計DTS8500-NF三相導軌式遠程預付費智能電表|1級
一、概述
三相導軌式費控智能電能表（以下簡稱電能表）是本公司集多年的電表設計經驗，所推出的新一代高科技電能計量產品。該電能表采用LCD顯示，可進行時鐘、費率時段設置，并具有電能脈沖輸出，紅外線功能；可用RS485通訊接口與上位機實現數據交換，極大地方便了用電自動化管理。并具備內部通斷功能，內置80A磁保持繼電器，可遠程控制電能表拉合閘，配合用電管理系統能夠?qū)崿F(xiàn)預付費、后付費等功能。
該電能表具有體積小、精度高、可靠性好、安裝方便等優點，性能指標符合國際GB/T17215.321-2008、電力行業DL/T645-2007對電能表的各項技術要求。
二、產品規格
|
產品系列 |
準確度等級 |
額定電壓 |
電流規格 |
脈沖常數 |
|
三相導軌式費控智能電能表 |
1級 |
220V |
1.5(6)A |
6400imp/kWh |
|
5(40)A |
800imp/kWh |
|||
|
20(80)A |
400imp/kWh |
三、技術參數
|
項目 |
技術指標 |
|
|
準確度等級 |
1級 |
|
|
參比電壓 |
220V |
|
|
電流規格 |
1.5(6)A、5(40)A、20(80)A |
|
|
工作電壓 |
正常工作電壓范圍：0.9～1.1Un極限工作電壓范圍：0.7～1.2Un |
|
|
參比頻率 |
50Hz或60Hz(±2.5Hz) |
|
|
潛動 |
硬件防潛動邏輯電路 |
|
|
起動電流 |
直接接入 |
0.004Ib |
|
功耗 |
電壓線路 |
≤5VA |
|
電流線路 |
<4VA |
|
|
脈沖輸出 |
脈沖寬度：80ms±20ms；光耦隔離，集電極開路輸出 |
|
|
通訊 |
RS485接口、紅外通訊，DL/T 645-2007規約 |
|
|
時鐘誤差 |
≤0.5s/d |
|
|
溫度范圍 |
正常工作溫度：-10℃~+45℃ 極限工作溫度：-25℃～+55℃ 存儲溫度： -25℃～+70℃ |
|
|
相對濕度 |
≤75%(年平均) |
|
|
平均無故障工作時間 |
≥50000h |
|
|
外形尺寸（W×D×H） |
126×103×76(mm) |
|

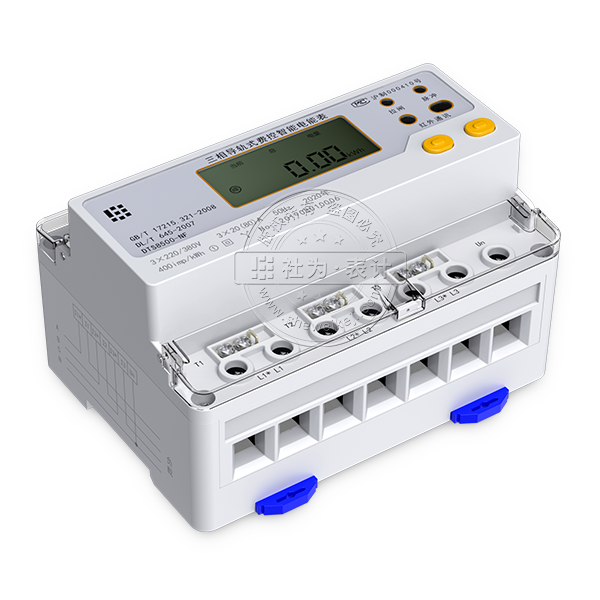

社為表計DTS8500-NF電表圖
注：想要了解更多說明書詳情，請點擊上面的 說明書下載 按鈕，下載查看，謝謝！
