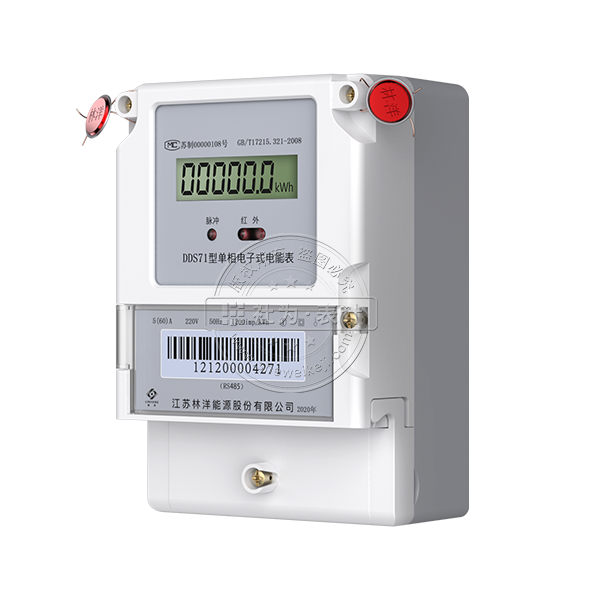

江蘇林洋DDS71單相電子式電能表

一． 概述

DDS71系列電子式單相交流有功電能表是采用大規模集成電路以及SMT先進技術制造的國內新產品，具有高精度、高可靠性、高過載、低功耗、體積小、重量輕等特點，其用途是供計量額定頻率為50Hz的交流單相有功電能。

二． 引用標準

國家標準GB/T17215-2002《1級和2級靜止式交流有功電能表》等同國際標準

三． 主要規格型號

四． 工作原理

用戶消耗的電能，由電能表內分流器或電流互感器進行電流采樣，由電阻分壓器進行電壓取樣，通過用戶消耗的電能，由電能表內分流器或電流互感器進行電流采樣，由電阻分壓器進行電壓取樣，通過A/D轉換后將電流信號與電壓信號一起送到乘法器，乘積信號再送到V/F變換器，經分頻后輸出脈沖到CPU，CPU一方面將電量累計入內部存儲器，另一方面通過液晶顯示器將累計電量顯示出來。

當具有反向指示功能時，電壓電流間相位或相零電流存在一定差異，會分別啟動相應狀態指示燈顯示其運行狀態；差異消失時，指示狀態恢復。
