華立DTZY545-J三相四線費控智能電能表

一． 概述

DTZY545型三相費控智能電能表（以下簡稱"儀表"）是華立儀表集團股份有限公司為滿足國家電網公司智能電網建設需要而開發的高精度的費控智能儀表。該儀表是多功能意義上的電能表，是在電能計量基礎上重點擴展了信息存儲及處理、實時監測、自動控制、信息交互等功能，這些功能都是圍繞堅強智能電網建設而增加的，以滿足電能計量、營銷管理、客戶服務為目的。

二． 引用標準

本儀表的綜合指標符合GB/T17215.301-2007、DL/T 645-2007標準的要求。通信規約根據客戶要求。

三． 主要功能

1. 電量計量功能：正、反向有功電能計量，正、反向無功及四象限電能計量。

2. 最大需量記錄功能：記錄正反向有功的總最大需量及發生時間，正反向無功的總最大需量及其發生時間，且以上均可轉存記錄上月及上上月。

3. 實時參數檢測：可實時測量并計算各相的電壓、電流、功率因數、有功功率、無功功率、視在功率、電網頻率、表內溫度、當前有功需量及當前無功需量等數據。

4. 多種通訊接口：儀表有一路RS485接口、遠紅外通訊口,可同時通過RS485、紅外進行通信，真正實現兩路同時通訊而互不干擾。

5. 報警功能：三種故障報警方式：LCD故障顯示、LED光控報警指示、蜂鳴器聲控報警。用戶可預先對事件選擇不同報警方式報警提示。

6. 顯示功能：（1）液晶顯示：數值顯示位數8位，電能和需量的顯示小數位可以設置。上電先全屏顯示20秒自檢 （2）有功脈沖指示燈：紅色，平時滅，計量有功電能時閃爍；無功脈沖指示燈：紅色，平時滅，計量無功電能時閃爍；跳閘指示燈：黃色，負荷開關分?jǐn)鄷r亮，平時滅。

四. 產品主要技術指標

1. 工作電壓：正常工作電壓:0.8Un～1.2Un；極限工作電壓:0.7Un～1.3Un。

2. 正常工作溫度：-25℃～60℃。

3. 極限工作溫度：-40℃～70℃。

4. 相對濕度：≤95%RH。

5. 頻率：50Hz。

6. 日計時誤差:≤0.5s/d(23℃±2℃)。

7. 潛動：具有防潛動邏輯設計在規定時間內部不產生多于一個的脈沖輸出。

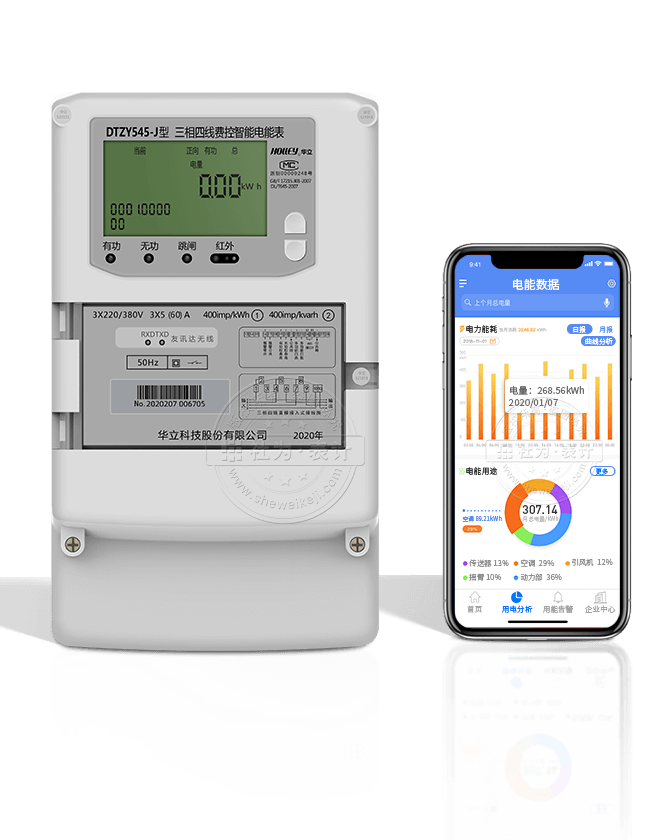

華立DDTZY545-J型三相電子式電能表圖
