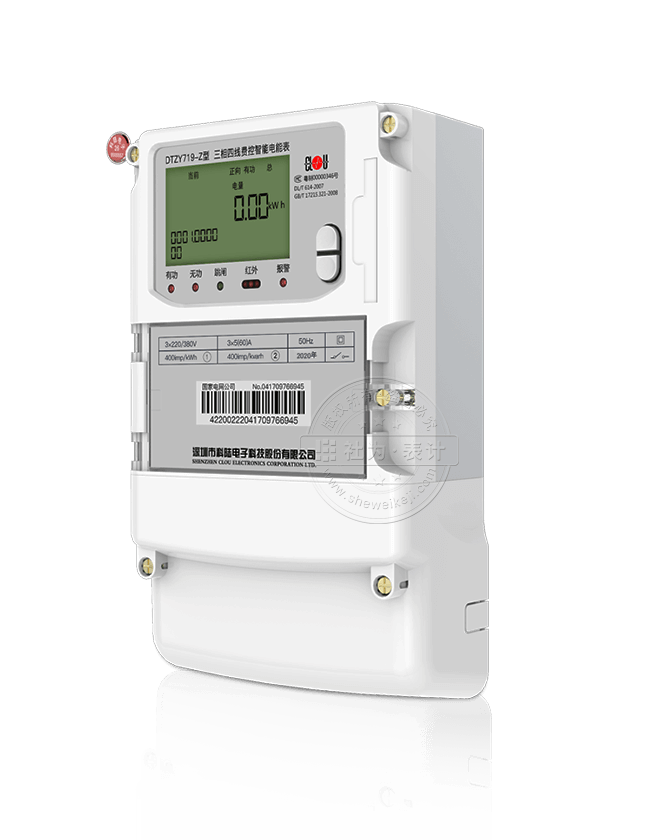

深圳科陸DTZY719-Z三相四線遠程費控智能電能表(載波)

一． 概述

DTZY/DSZY719(-Z/-G/-J)三相四線/三相三線費控智能電能表是深圳市科陸電子科技股份有限公司研制生產的新一代智能型高科技電能計量產品。它集計量、監控、報警、顯示、諧波測量、費控、凍結、控制、通訊功能于一身，能計量組合有功、正反向有功、組合無功1、組合無功2、四象限無功總電量及分時電量；能計量正反向有功、組合無功1、組合無功2、四象限無功總最大需量及分時最大需量，以及最大需量發生的日期和時間；能測量各相電壓、電流、功率因數、有功功率、無功功率、視在功率及三相總有功功率、總無功功率、總視在功率、總功率因數和頻率等；能檢測并記錄各相失壓、失流、斷相、反向、過載、過流、過壓、欠壓、斷流、逆相序、跳合閘、負荷開關誤動作、恒定磁場干擾、電源異常等事件；能檢測備用電池電壓和監測負荷情況；能實現遠程和紅外抄表。它是實現配電管理現代化的重要組成部分，也是電力負荷管理系統的配套終端產品，與電力負荷管理主站配合可實現負荷的監測，是電力營銷自動化系統中具有較高的實用價值的終端產品；而且，具備多種擴展功能。該表計適用于各電廠、變電站、計量關口和企事業單位。
根據電能表有關國際(IEC)標準和我國電力標準GB/T 17215.301-2007《多功能電能表特殊要求》、GB/T15284-2002《多費率電能表 特殊要求》、DL/T614-2007《多功能電能表》、DL/T645-2007《多功能電能表通信協議》、Q/GDW 1827-2013《三相智能電能表技術規范》、Q/GDW 1356-2013《三相智能電能表型式規范》、Q/GDW 1354-2013《智能電能表功能規范》、Q/GDW 1365-2013《智能電能表信息交換安全認證技術規范》等設計制造。

二． 主要功能

1. 電能計量：具有正向有功、反向有功、四象限無功電能計量功能，并可以據此設置組合有功和組合無功電能。

2.測量：測量雙向最大需量、分時段最大需量及其出現的日期和時間，并存儲帶時標的數據。

3. 時鐘、時段及費率功能：具有2套時區表，可配置2套時區表切換時間;具有2套日時段表，可配置2套日時段表切換時間;可以配置公共假日時段;可以配置周休日和周休日選擇的日時段表號。

4.負荷控制：可負荷記錄內容可以從“電壓、電流、頻率”、“有、無功功率”、“功率因數”、“有、無功總電能”、“四象限無功總電能”、“當前需量”六類數據項中任意組合選擇。負荷記錄間隔時間可設置，每類負荷間隔時間可以相同，也可以不同。

5. 遠程費控：1)電費計算在遠程售電系統中完成，表內不存儲、顯示與電費、電價相關信息。電能表接收遠程售電系統下發的拉閘、允許合閘等指令。

2)在保證安全的情況下，可通過虛擬介質對電能表內的用電參數進行設置；不提倡通過載波通信信道實現費率時段表等用電參數的遠程預置。

3)安全認證加密要求:通過虛擬介質對電能表進行參數設置、下發遠程控制命令操作時，需通過嚴格安全認證，以確保數據傳輸安全可靠。

6.停電抄表：可停電后,可以通過按鍵喚醒電表抄表，也可以通過紅外通訊口喚醒電表，以便用抄表器抄表。

7. 事件記錄：DDSY720-LC2支持記錄最近10條的裝置掉電事件記錄、最近10條的充值記錄以及最近10條的負載拉閘事件記錄。

8.通信：電能表具有1個紅外通信接口、1個或2個RS485通信接口、1個載波通信（或微功率無線通信、無線公網通信）接口，具體RS485通信接口數量以及帶不帶模塊接口以實際發貨為準。各通信口在物理層相互獨立，一種通信信道的損壞不影響另一信道。另外，通信接口和電能表內部電路實行電氣隔離，有失效保護電路。

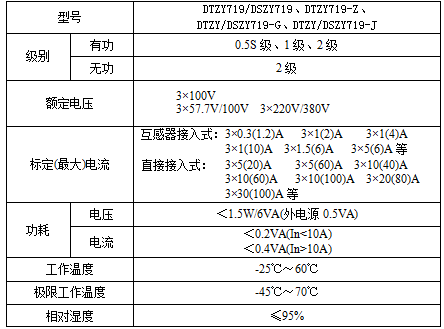

三. 產品主要技術指標

深圳科陸DTZY719-Z三相四線遠程費控智能電能表
