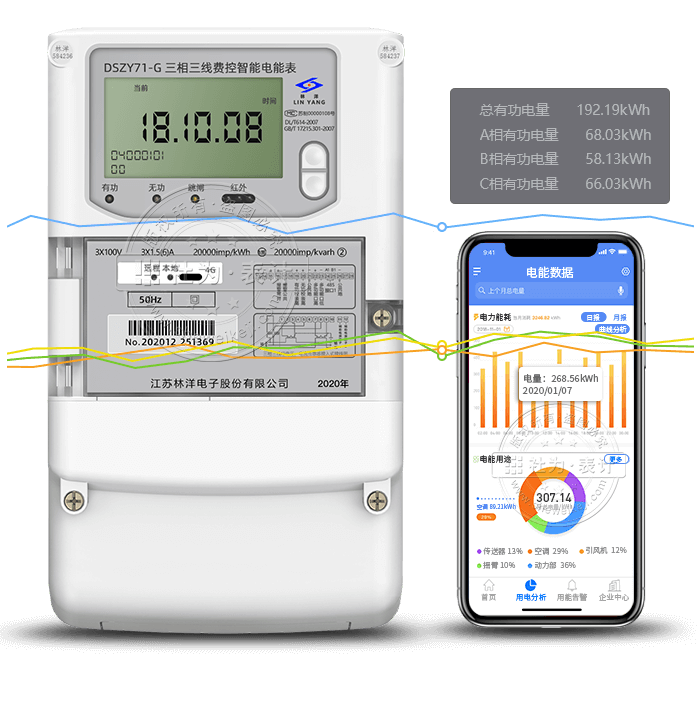

江蘇林洋DSZY71-G三相GPRS無線物聯網遠程智能電表

一． 概述

DSZY71-G產品結合了林洋科技在我國電能表行業多年的設計開發及大量的現場運行經驗，采用現代微電子技術、計算機技術、電測量技術及高精度計量芯片，數據通信技術以及先進的SMT制造工藝研制而成，是完全按照國家電網公司要求定制的一款新型智能電能表。具有測量精度高、性能穩定可靠、長壽命、體積小、重量輕、功耗低、操作簡便、易于實現管理功能的擴展、一表多用等特點?？蓮V泛應用于電力行業的電能測量及用電自動化管理領域。

二． 通訊規約

各項技術指標符合《GB/T 17215.322-2008》、《GB/T 17215.321-2008》、《GB/T 17215.323-2008》、《GB/T 17215.211-2006》、《GB/T 17215.301-2007》、《GB/T 15284-2002》、《DL/T 614-2007》、《DL/T 645-2007》、Q/GDW1354-2013、Q/GDW1356-2013等國家標準以及行業標準。

三． 主要功能

1. 電能計量功能：具有正向有功、反向有功電能、四象限無功電能計量功能，并可以據此設置組合有功和組合無功電能；具有分時計量功能，即可按相應的時段分別累計、存儲總、尖、峰、平、谷有功電能、無功電能。

2.測量功能：本測量雙向最大需量、分時段最大需量及其出現的日期和時間，并存儲帶時標的數據；能存儲12個結算日最大需量數據。

3.顯示功能：輔助顯示代碼和漢字指示顯示項內容及數值單位；具有異常提示和背光顯示功能。

4.編程、校時功能：可通過RS485、紅外等通信接口可對電能表校時，除廣播校時外，校時必須使用密文進行。

5.測量及監測：能測量、記錄、顯示當前電能表的總及各分相電壓、電流、功率、功率因數等運行參數。測量誤差（引用誤差）不超過±1％；提供越限監測功能，可對線（相）電壓、電流、功率因數等參數設置限值并進行監測，當某參數超出或低于設定的限值時，以事件方式進行記錄。

6.通訊功能：電能表具有1個紅外通信接口、1個RS485通信接口和一個可選的外置通信模塊通信接口。

7.負荷記錄功能：負荷記錄內容可以從DL/T 645-2007定義的“電壓、電流、頻率”、“有、無功功率”、“功率因數”、“有、無功總電能”、“四象限無功總電能”、“當前需量”六類數據項中任意組合。

四. 產品主要技術指標

1. 電壓測量范圍：90%Un ~ 110%Un

2. 正常工作溫度：-25℃～60℃。

3. 極限工作溫度：-40℃～70℃

4. 時鐘誤差：≤0.5 s/d（23℃)； ≤1.0s/d（-30℃～+70℃）

5. 相對濕度：≤95%

6.參比頻率：50Hz

7. 功耗:每相電壓回路：≤1.5W、6VA；每相電流回路：基本電流（小于10A）≤0.2VA，基本電流（大于10A）≤ 0.4VA。
