華隆DSSD5、DTSD5三相電子式多功能電能表

一、概述

DSSD5型和DTSD5型三相電子式多功能電能表系列產品博采國際上眾家之長，結合華隆科技在我國多功能電能表行業多年的設計開發及大量的現在運行經驗，采用現代微電子技術、計算機技術、電測量技術、數據通訊技術以及先進的SMT制造工藝研制而成，是本公司推向市場的新一代電能計量裝置。我們對改型號表進行了大量的可靠性冗余設計，較好的符合了目前國內的電網狀況。同時采用了更加先進的電流電壓采樣技術和算法，使得計量的精度得到了很大的飆升。各相技術指標符合《GB/T17883-1999》，《GB/T17882-1999》，《GB/T17215-1999》，《GB/T614-1999》，《GB/T645-1999》等國家標準以及行業標準，具有測量精度高、性能穩定可靠、長壽命、體積小、重量輕、功耗低、操作簡便、易于實現管理功能的擴展、一表多用等特點?？蓮V泛應用于電力行業的電能測量及用電自動化管理領域。

二、結構件及外觀

電能表外殼保證了雙重絕緣并符合相關標準中關于防塵、防水、阻燃、防護的有關指標，在使用壽命中止后可再次回收利用。能抗紫外線照射，外形美觀，結構合理，安裝方便。外形及安裝尺寸完全兼容原型電能表。

三、電能表運行顯示狀態

電能表運行中具有3種顯示狀態，即自動輪顯狀態，根據設定的時間滾動顯示；按鍵輪顯狀態，通過按鍵逐項顯示預先設置的數據項目；內部索引號顯示狀態，按照表內部實際的顯示序號進行顯示；分別詳述如下：

a、自動輪顯狀態

電能表在正常運行情況下，處于自動輪顯狀態。輪顯項目、輪顯時間、輪顯序號可由用戶自行設定。輪顯項目可通過掌上機或PC機設定，最大可選顯示項目為128項；輪顯時間可設置成1～99秒，以適應各用戶的不同要求；輪顯序號可由用戶自行確定，從1～255均可，并可重復設置。

在用戶無特殊要求的情況下，出廠時每項顯示時間設置為8秒鐘。

b、按鍵輪顯狀態

按電能表的讀數按鈕（上翻鍵或下翻鍵），每按一次，顯示一項，顯示的項目可以由用戶進行設置，如其間未按鍵，顯示3分鐘后自動返回自動輪顯。當按住按鈕(不松開)約4秒鐘，進入管理數據顯示狀態，用戶可查看時段等管理信息，當顯示完管理數據的最后一項數據后，返回運行自動輪顯狀態。在顯示管理數據（附表B的數據）時，也可按讀數鍵，每按一次，顯示一項，如其間未按鍵，顯示3分鐘后自動返回自動輪顯狀態。

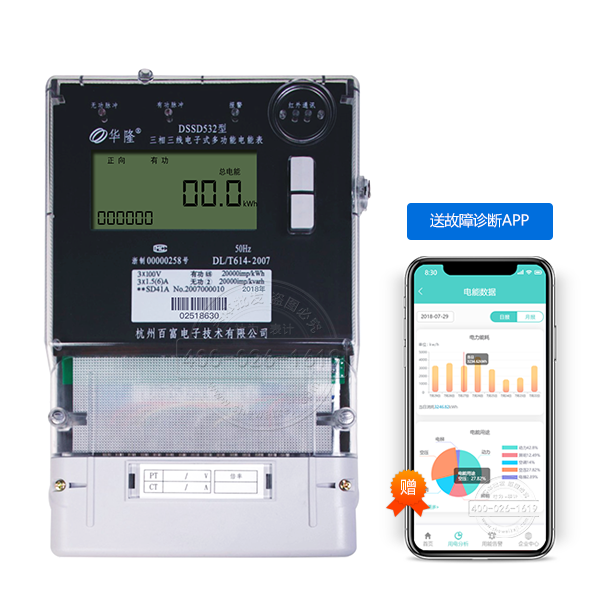

華隆DSSD5、DTSD5三相電子式多功能電能表實拍圖
