龍電DTSD51/DSSD51 L系列|DTSF51/DSSF51 L三相電子式電能表

1 概述

DTSD51/DSSD51 L/LT/LZ、DTSF51/DSSF51 L三相電子式電能表（以下簡稱L系列電能表）是采用功能模塊化、硬件模塊化、軟件模塊化的設計思想，所設計開發的一種系列電能表。L系列電能表可根據用戶的不同要求，采用不同的功能模塊、硬件模塊、軟件模塊，為用戶提供具有適用于低壓變壓臺的臺區考核儀表，適用于中小用戶的復費率電能表，適用于普通、非普通工業三相計量點考核的多功能電能表，采用不同的通訊模塊可將通訊方式擴展為485通訊、載波通訊、GPRS等通訊方式。

L系列電能表是根據國家有關技術標準、規程和廣大電力用戶的實際要求，采用先進技術設計的新型多功能智能電能表，具有精度高、穩定性好、布局合理、工藝先進、實用性強、功能強大、操作方便等特點，可準確、快捷地對各類電參數進行測量計算，達到比較先進的水平。

該表性能指標符合DL/T614-1997《多功能電能表》標準、GB/T17883-1999《0.2S級和0.5級靜止式交流有功電度表》和GB/T15284-2002《復費率（分時）電度表》國家標準對多功能電能表的各項技術要求，其通信符合DL/T645—1997《多功能表通信規約》的要求。

2 功能及特點

2.1 計量功能

2.1.1 分時計量正向有功電能（有功計量方式可設置），并存儲其數據；

2.1.2 可計量反向有功電能，并存儲其數據；

2.1.3 可計量正、反向無功電能（無功計量方式可設置），并存儲其數據；

2.1.4 分時計量正向有功最大需量及發生時間，并存儲其數據；

2.1.5 分相計量A、B、C相有功電能，并存儲其數據；

2.1.6 分相計量A、B、C相無功電能；

2.1.7 計量1—12個月用電量。

2.2 復費率功能

2.2.1 可編程4種費率，10個時段，2套日時段表，2個時區；

2.2.2 內置硬時鐘具有日歷、計時和自動閏年功能。

2.3 顯示功能

2.3.1通過LCD顯示電表的運行狀態、各種參數設置情況和各種計量數據；

2.3.2具有參數自動輪顯功能，輪顯的參數（不超過30項）及順序可設置；

2.3.3液晶顯示，在－20℃～+55℃溫度范圍內能清晰顯示；

2.3.4用遙控器可查看任意一項數據內容。

2.4 通訊功能

2.4.1電能表具有一個RS485接口和一個紅外通訊接口，PC機或掌上電腦可同時通過兩個通訊接口與電能表進行通訊，互不干擾；

2.4.2 RS485接口與電能表內部實行電氣隔離，并設計有防雷擊電路；

2.4.3 通訊規約參照DL/T 645-1997。

2.5 輸出功能

2.5.1 具有有功和無功脈沖測試口輸出功能，并具有有功和無功遠動脈沖輸出功能（可選項）；

2.5.2 具有1Hz時鐘輸出；

2.5.3 遠動輸出脈沖寬度80ms±20ms 。

2.6 事件記錄功能

2.6.1 實時測量A、B、C三相電壓、電流有效值及功率、功率因數和當前頻率；

2.6.2 具有失壓、斷相、電壓合格率、停電、編程、需量清零等事件記錄功能；

2.7 特殊功能

2.7.1 具有停電按鈕喚醒功能，并可實現停電紅外抄表；

2.7.2 具有故障信息提示、報警功能；

2.7.3 具有測量中性線電流功能;

2.7.4 具有記錄2天內整點考核量凍結功能（包括電壓、電流、總有功功率、總功率因數）；

2.8 電能凍結功能

每日過零點時，電能表將當時的正向有功總電能、反向有功總電能、正向無功總電能、反向無功總電能凍結，并記錄當時的時間標識（月.日.時.分），同時電能表也可以接收廣播凍結命令，將當時時刻的正向有功總電能、反向有功總電能、正向無功總電能、反向無功總電能凍結，并記錄當時的時間標識（月.日.時.分），兩種凍結量存儲在同一地址空間，使用相同的通信標識及顯示號，具體的區分以凍結的時間來區分（對應液晶顯示號9. ~ 9.30）；

注：按照《多功能電能表通信規約》（DL/T645—1997）擴展功能碼19發即時凍結命令：

68  99  99  99  99  99  99  68  19  00  CS  16。

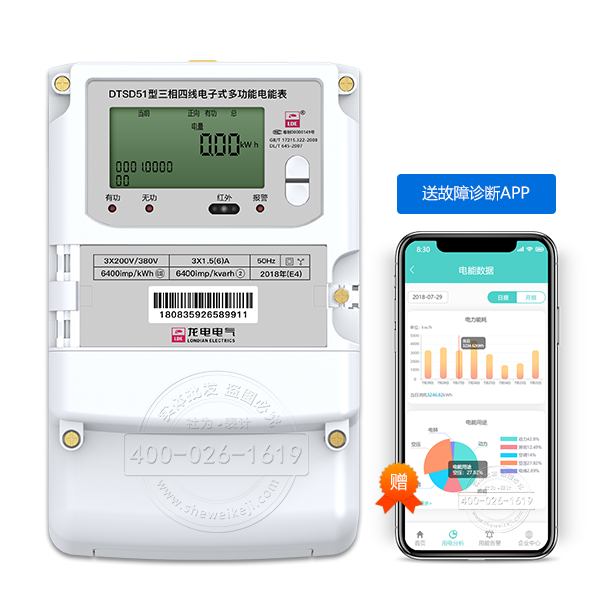

龍電DTSD51/DSSD51 L系列|DTSF51/DSSF51 L三相電子式電能表實拍圖
