龍電DSSD51/DTSD51型 三相電子式多功能電能表

工作原理

多功能電能表是由測量單元和數據處理單元等組成，除計量有功（無功）電能量外，還具有分時、測量需量等兩種以上功能，并能顯示、儲存和輸出數據的電能表。

DSSD51/DTSD51型系列三相電子式多功能電能表工作時，電壓、電流經取樣電路分別取樣后，送至放大電路緩沖放大，再由A/D轉換器變成數字信號，送到CPU1進行運算處理。由于采用了16位A/D轉換器，使得電壓電流采樣分辨率大為提高，同時由于雙CPU的應用，使得用于電能計算的CPU1有足夠的時間來更加精確的測量電能數據，從而使電能表的計量準確度有了顯著改善，增強了產品的競爭力。

圖中的CPU2用于分時計費和處理各種輸入輸出數據，通過串行接口將電能計算專用CPU1的數據讀出，并根據預先設定的時段完成分時有、無功電能計量和最大需量計量功能，根據需要顯示各項數據、通過紅外或雙485接口進行通訊傳輸，并完成運行參數的監測，記錄存儲各種數據。

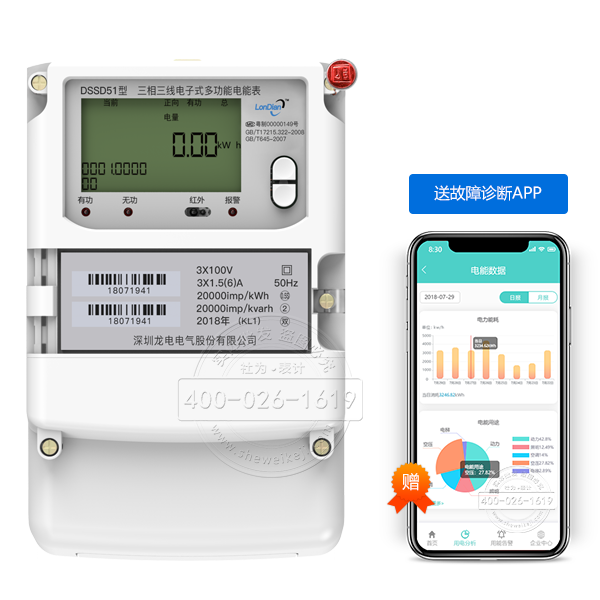

龍電DSSD51/DTSD51型 三相電子式多功能電能表實拍圖
