許繼DSSD568/DTSD568三相電子式多功能數字電能表(B型)

工作原理

DSSD568 / DTSD568三相電子式多功能電能表（B型）（以下均簡稱多功能電能表）是由IEC61850通訊單元、測量單元和數據處理單元等組成，除計量有功、無功電能量外，還具有分時計量、測量需量等多種功能，并能顯示、儲存和輸出數據；采樣值數據傳輸支持IEC61850－9-2/1標準，能與數字化變電站無縫連接。

電能表工作時通過光釬接口，遵循IEC61850-9-2/1標準，獲取數字式互感器的采樣值，然后經數據處理單元將采樣所得電壓、電流采樣值進行處理，獲得電量、功率、功率因數等計量數據。然后，由主CPU管理單元完成分時計費和處理各種輸入輸出數據，通過串行接口將電能計算CPU的數據讀出，并根據預先設定的時段完成分時有、無功電能計量和最大需量計量功能，根據需要顯示各項數據、通過紅外或485總線進行通訊傳輸，并完成運行參數的監測，記錄存儲各種數據。由于采用了DSP和CPU聯合應用的雙處理器結構，使得用于電能計算的數字信號處理器有足夠的時間來更加精確的處理電能數據和更強的網絡數據吞吐能力，從而使電能表的計量準確度和網絡適應能力都有了顯著提高。

技術指標

準確度等級 有功0.2S級 無功2.0級

額定頻率 50Hz

工作電壓 直流110V 和交、直流220V可選

參比電壓 以提供接入的光電式電壓互感器所接的一次額定電壓為準，此時對應電表  二次額定電壓為57.7/100V。

參比電流 以提供接入的光電式電流互感器所接的一次額定電流為準，此時對應電表  二次額定電流為1A或5A。

采樣率 4000至10000點/秒

外型尺寸 283.5mm′175mm′80mm

電氣參數

時鐘參數

氣候條件

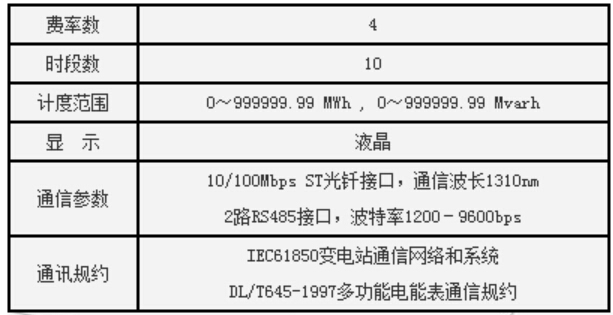

工作參數

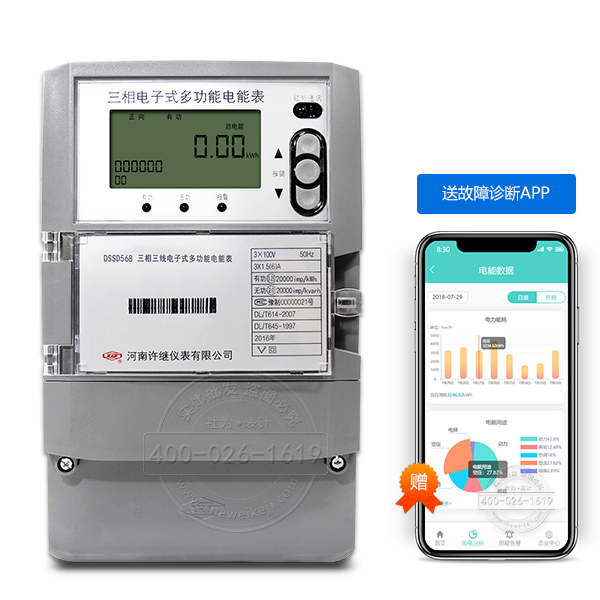

許繼DSSD568/DTSD568三相電子式多功能數字電能表(B型)實拍圖
